Grătar acționat cu cablu: HLT

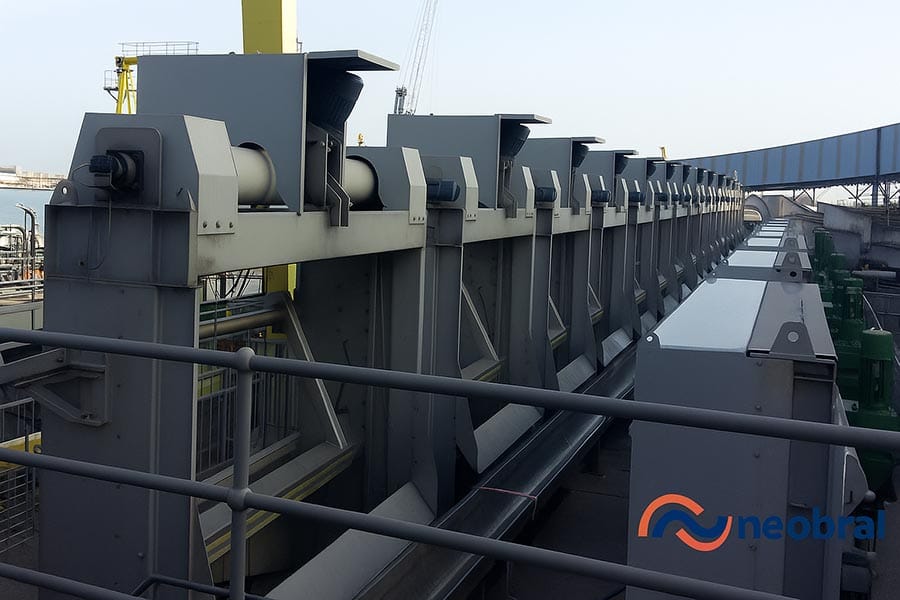

Grătarele cu bare acționate cu cablu HKI și TGS sunt echipamente robuste, concepute pentru aplicații grele. Acestea sunt special proiectate pentru canale adânci și late, fiind destinate instalării în stații de pompare sau în structurile de admisie ale stațiilor de tratare a apei și apelor uzate de mare capacitate.
Datorită posibilității de montare verticală, necesită un spațiu redus pentru operarea sitării. Grătarele acționate cu cablu sunt formate din două părți principale:
Părțile din canal: grătarul cu bare, cadrul de ghidare și placa de reținere (dead plate);
Părțile de deasupra canalului: șasiul, jgheabul de evacuare, mecanismul de graifăr și sistemul de curățare.
Partea superioară poate fi proiectată fie ca versiune fixă (HKI), fie ca versiune mobilă (TGS).
Principiul de funcționare pentru Grătarul fix cu acționare cu cablu (HKI):
În această configurație, partea superioară este conectată direct la cea inferioară. Echipamentul rămâne în poziție de așteptare (parcare) până când primește un semnal din partea unuia dintre canale că s-a atins diferența de nivel prestabilită a apei — ceea ce indică faptul că grătarul trebuie curățat.
Curățarea grătarului se face cu ajutorul unui graifăr tip cuvă. Acesta este coborât în poziție deschisă până la fundul canalului, apoi este închis pentru a colecta materialele reținute în timpul ridicării.
La punctul de descărcare, materialele colectate sunt îndepărtate de o racletă contrarotativă (wiper). Aici, deșeurile sunt evacuate fie într-un container, fie într-un sistem de transport pentru procesare ulterioară.
Principiul de funcționare pentru Grătarul mobil cu graifăr (TGS):
Principiul de funcționare este similar cu cel al modelului HKI, diferența fiind că partea superioară este montată pe un cărucior mobil.
Datorită programului de control special, grătarul mobil TGS cunoaște poziția sa exactă. Prin identificare IP specială, locația canalului care a generat semnalul este determinată, iar căruciorul începe să se deplaseze în acea direcție.
Căruciorul este oprit exact în dreptul canalului, printr-un motor cu encoder și dispozitive electromecanice de poziționare montate pe acesta.
Imediat ce căruciorul se oprește, graifărul este coborât în canal în poziție deschisă. Când ajunge la fund, se închide și ridică toate deșeurile colectate de pe barele grătarului.
Materialul solid din graifăr este îndepărtat cu ajutorul racletei în momentul în care ajunge la punctul de descărcare. Aici, deșeurile sunt evacuate într-un container sau într-un sistem de transport pentru procesare ulterioară.
În general, un singur ciclu este suficient pentru a curăța întreaga suprafață a grătarului înfundat și pentru a reduce diferența de nivel a apei la valoarea prestabilită. Dacă nu este suficient, se pornește automat un nou ciclu.
După finalizarea ciclului corespunzător, echipamentul revine în poziția de parcare: graifărul este ridicat și deschis, gata pentru o nouă activare, și așteaptă un nou semnal din oricare dintre canale.
